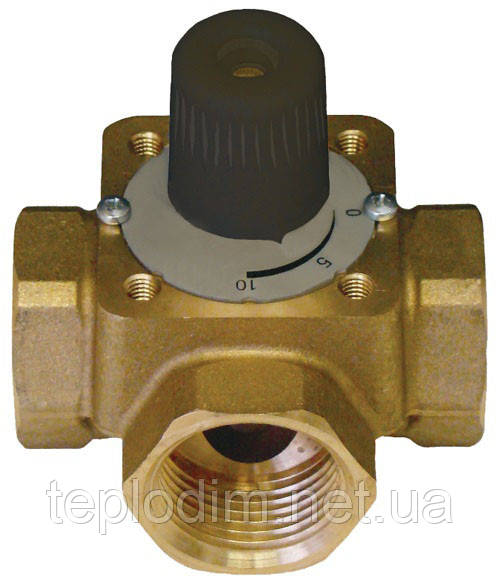

Триходовий змішувально-розподільний клапан з ручкою Herz 2137

Herz 2137 - триходовий клапан, що використовується як змішувальний і розподільний клапан і застосовується в системах опалення та холодопостачання для контролю та регулювання температури теплоносія. Поєднання клапана з приводом як виконавчий пристрій, дозволяє налаштувати характеристики (лінійну, пропорційну або квадратичну).

Монтаж клапана до трубопроводу здійснюється за допомогою різьбових фітингів у будь-якому положенні. Привід може бути встановлений на клапані у будь-якому положенні, крім приводу донизу. Слід уникати потрапляння у привід конденсату чи крапель води. Якщо клапан використовується правильно, жодного спеціального обслуговування не потрібно

Особливості та переваги

  • Латунний корпус
  • Міцність, стійкість до корозійних процесів
  • Висока надійність експлуатації
  • Швидка та проста установка



Технічні характеристики

Модель 2137
Артикул 1213701 1213702 1213703 1213704 1213705 1213706
Умовний діаметр DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
Kvs 4 м³/год 6.3 м³/год 10 м³/год 16 м³/год 25 м³/год 40 м³/год
Макс. робоча температура 110 °С
Макс. робочий тиск 10 бар
Кут повороту 90°
Крутний момент < 5 Нм
Підключення Внутрішня різьба згідно з ISO 7-1
Матеріали
Корпус клапана Латунь
Регулюючий конус Латунь
Ущільнення EPDM

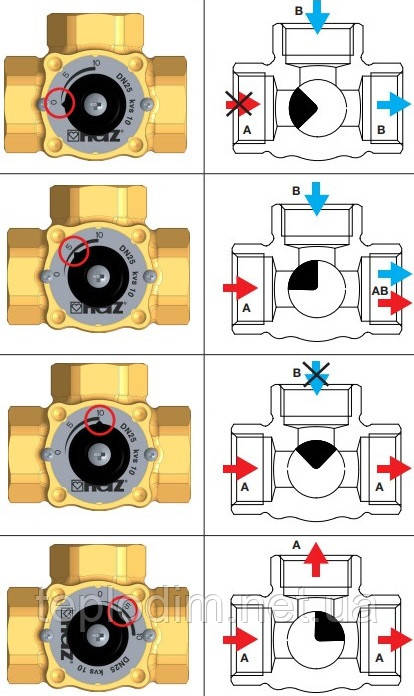

Принцип роботи

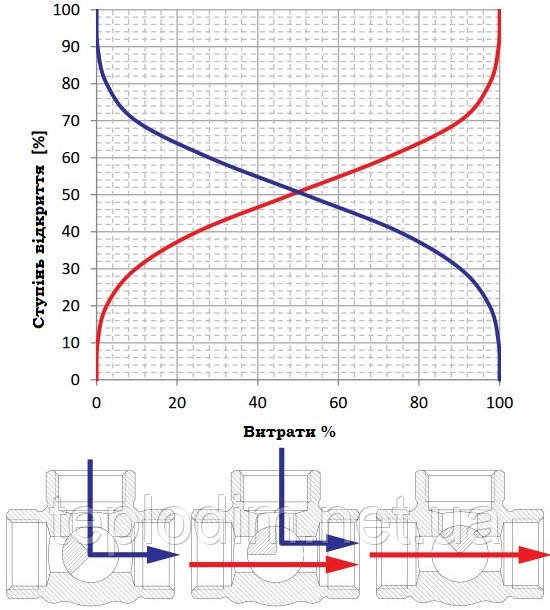

Криві характеристик

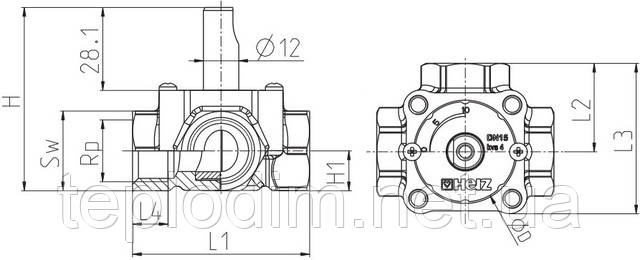

Габаритні розміри

Артикул DN Sw Rp L1 L2 L3 L4 H H1 D Вага
1213701 15 27 1/2" 60 30 51 12 66.1 13.5 34 0.41 кг
1213702 20 31 3/4" 64 32 53 13 66.1 15.5 34 0.44 кг
1213703 25 39 1" 80 40 64.7 15 78.6 19.5 43 0.78 кг
1213704 32 49 1 1/4" 90 45 71.3 18.8 89.1 26.3 43 1.15 кг
1213705 40 59 1 1/2" 110 55 88 21.4 106.4 30.5 61 2.41 кг
1213706 50 72 2" 136 68 105.5 27 113.1 37.5 61 2.57 кг

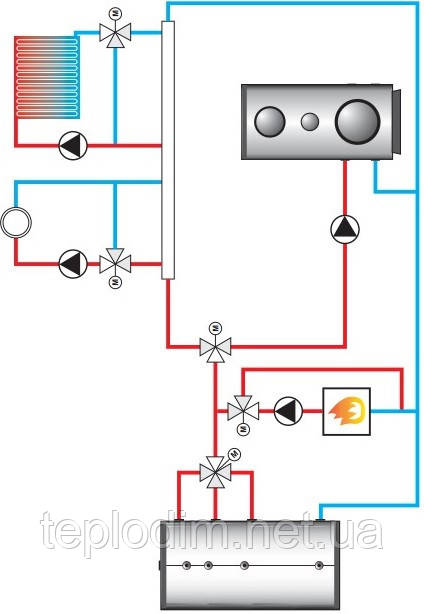

Приклад застосування

Основні
Вага2.57 кг
ВиробникHerz
Максимальна робоча температура110 град.
Матеріал корпусуЛатунь
Країна виробникАвстрія
Максимальний робочий тиск10 бар
Тип приєднанняРізьбове
Умовний прохід50 мм
Робоче середовищеВода
Функціональне призначення клапанаРозподільний клапан, Змішувальний клапан
Тип клапанаТриходовий клапан
