Регулятор-обмежувач температури Herz Mini, комплект прямий (1920123)

Регулятор-обмежувач температури Herz Mini, комплект прямий

Регулятор-обмежувач температури Herz Mini - це пропорційний пристрій, який служить для регуляції температури теплоносія в зворотному контурі радіаторів або системах теплої підлоги. Головна мета - підтримка температури в зворотному трубопроводі теплої підлоги площею до 15 м², у радіаторах, а також в комбінованих системах опалення "радіатор-тепла підлога" у межах значення 25 - 60 °С, шляхом контролю витрати теплоносія через опалювальні елементи.

Температура води визначається на корпусі клапана, і щойно температура в зворотному трубопроводі перевищить встановлене значення, регулятор закриває вентиль. Також необхідно врахувати, що температура довкілля не повинна бути вищою за підтримувану температуру, інакше регулятор перекриє потік теплоносія.

Під час встановлення термостатичного клапана важливо звернути увагу на стрілку на корпусі, яка вказує напрямок потоку теплоносія. Після зняття захисного ковпачка обмежувач температури в зворотному трубопроводі встановлюється в позицію "повністю відкритий" (заводське налаштування) за допомогою гайки SW 30. При цьому покажчик налаштування на корпусі має бути чітко видимим.

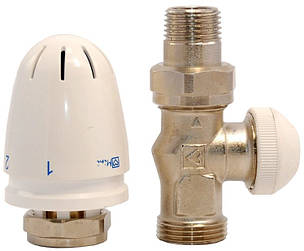

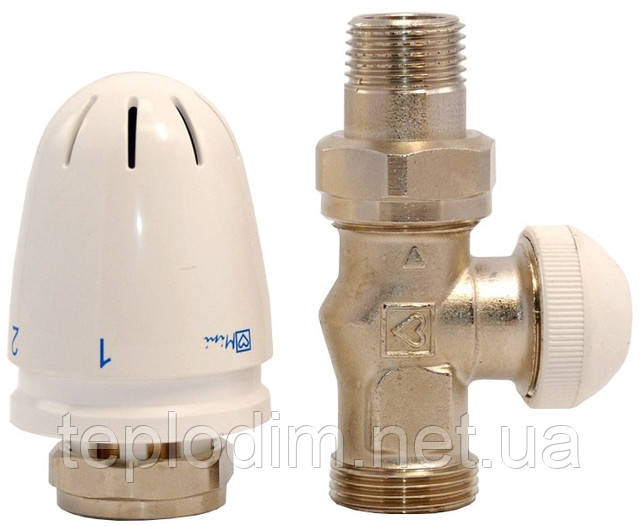

Комплектація

• Термостатичний клапан Herz TS-90, прямий (1773381)
• Регулятор-обмежувач температури Herz Mini (1920100)

Технічні характеристики

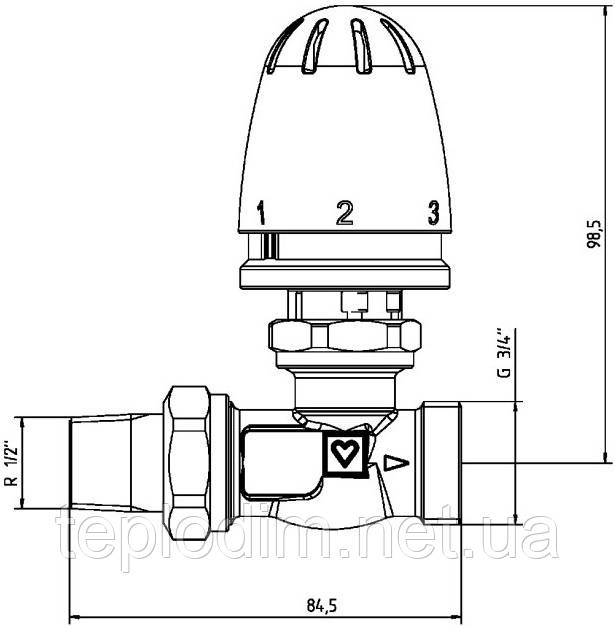

Габаритні розміри
