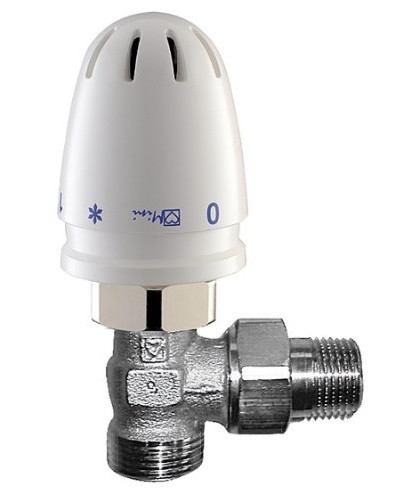

Регулятор-обмежувач температури Herz Mini, комплект кутовий (1920124)

Регулятор-обмежувач температури Herz Mini, кутовий комплект

Регулятор-обмежувач температури Herz Mini - це пропорційний пристрій, що використовується для контролю температури теплоносія у зворотному потоці радіаторів або контурів теплої підлоги. Його основна функція - підтримка температури у зворотному трубопроводі теплої підлоги площею до 15 м², у радіаторах, а також у комбінованих системах опалення "радіатор-тепла підлога", відповідно до встановленого значення в діапазоні 25 - 60 °С, шляхом регулювання витрати теплоносія через опалювальний елемент.

Температура води контролюється на корпусі клапана, і як тільки температура у зворотному трубопроводі перевищує задане значення, регулятор закриває вентиль. Також важливо враховувати, що температура навколишнього середовища не повинна перевищувати підтримувану ним температуру, інакше регулятор заблокує потік теплоносія.

Під час встановлення термостатичного клапана необхідно звернути увагу на стрілку на корпусі, що показує напрямок потоку теплоносія. Після зняття захисного ковпачка обмежувач температури у зворотному трубопроводі налаштовується в положення "повністю відкритий" (заводське налаштування) за допомогою гайки SW 30. При цьому покажчик налаштування на корпусі має бути чітко видно.

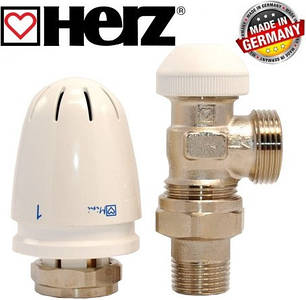

Комплектація

• Термостатичний клапан Herz TS-90, кутовий (1772437)
• Регулятор-обмежувач температури Herz Mini (1920100)

Технічні характеристики

Габаритні розміри
