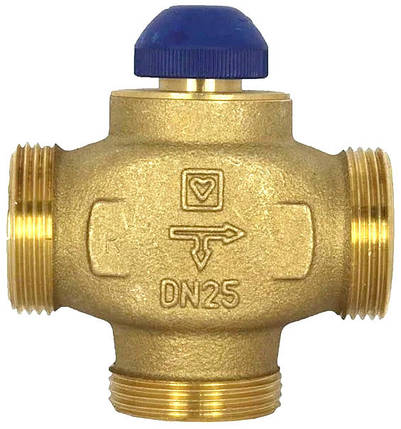

Триходовий розподільний клапан Herz Calis-TS-RD 1 1/4" DN25 (1776140)
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Триходовий розподільний клапан Herz Calis-TS-RD
Herz Calis-TS-RD 1 1/4" - триходовий розподільчий клапан з високою пропускною здатністю, що використовується як перемикач термостатичного клапана зі 100% розподілом потоків, для підтримки температури повітря або температури середовища в замкнутих системах тепло- і холодопостачання з приблизно постійним об'ємним витратою. У відкритому стані клапан працює на протік, якщо клапан закритий, за допомогою термостатичної головки або термоелектроприводу, то протік закритий, байпас відкритий.
Монтаж клапана в системі повинен відповідати напрямку потоку, який має позначення у вигляді стрілок на корпусі клапана. Застосовується разом з приводами як виконавчий пристрій з регульованою характеристикою (квадратична, рівнопропорційна або лінійна).
Корпус клапана виготовлений з полірованої латуні, шпиндель з нержавіючої сталі та поставляється із синім захисним ковпачком. Захисний ковпачок служить для захисту клапана під час транспортування та промивання при пуску системи. При заміні захисного ковпачка на термостатичну головку ми отримуємо термостат без зливу води із системи. Різьба на клапані для приєднання приводу або термоголовки М 28 х 1.5.
Особливості та переваги
- Латунний корпус
- Міцність, стійкість до корозійних процесів
- Висока надійність експлуатації
- Швидка та проста установка
Принцип роботи
Технічні характеристики
| 7761 RD | ||||
| Артикул | 1776138 | 1776139 | 1776140 | 1776141 |
| Умовний діаметр | DN 15 | DN 20 | DN 25 | DN 32 |
| Kvs | 3 м³/год | 3 м³/год | 6.27 м³/год | 6.44 м³/год |
| Максимальна робоча температура | 120 °С | |||
| Максимальний робочий тиск | 10 бар | 16 бар | ||
| ΔP max | 2 бар | 0.73 бар | ||
| Макс. допустимий перепад тиску | 0.2 бар | |||
| Різьба підключення приводу | М 28 х 1.5 | |||
| Матеріали | ||||
| Корпус клапана | Нікельована латунь | Полірована латунь | ||
| Шпіндель | Нержавіюча сталь | |||
| Ущільнення | EPDM | |||
Габаритні розміри
| Артикул | DN | R | A | B | C |
| 1776138 | 15 | 3/4" | 30 мм | 30 мм | 22 мм |
| 1776139 | 20 | 1" | 37.5 мм | 34 мм | 22 мм |
| 1776140 | 25 | 1 1/4" | 45 мм | 43 мм | 40.5 мм |
| 1776141 | 32 | 1 1/2" | 50 мм | 43 мм | 40.5 мм |
| Основні | |
|---|---|
| Виробник | Herz |
| Максимальна робоча температура | 120 град. |
| Матеріал корпусу | Латунь |
| Країна виробник | Австрія |
| Мінімальний робочий тиск | 2 бар |
| Максимальний робочий тиск | 16 бар |
| Тип приєднання | Різьбове |
| Умовний прохід | 25 мм |
| Робоче середовище | Вода |
| Функціональне призначення клапана | Розподільний клапан |
| Тип клапана | Триходовий клапан |
| Колір | Синій |
- Ціна: 2 112 ₴
