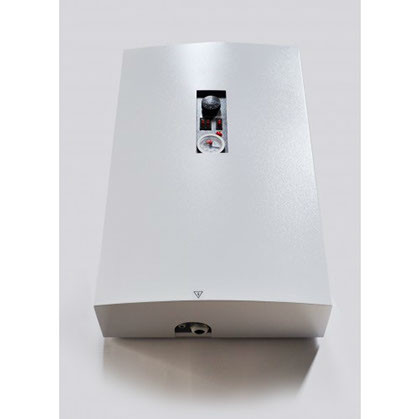

Електричний котел «Дніпро» Кео-Н Євро 24/380
Одноконтурний електричний котел ДНІПРО КЕО-Н-ЕВРО 24/380. Потужність: 24 кВт (9+9+6 кВт). Матеріал теплообмінника: сталь. Керування: Механічне. ККД: 95%. Монтаж: Настінний/Вертикальний. Гарантія: 12 міс. Країна-виробник: Україна.
Рекомендована опалювальна площа: до 240 м2.
- запобіжний клапан за тиском;
- ТЕНи з мідною оболонкою;
- мідна інсталяція;
- автоматичний повітровідвідник;
- термоманометр "TG";
- малошумні модульні контактори "ETI Elektroelement" (пр-ва Словенія);
- захисний ланцюг із незалежним контактором;
- електронний блок "Сухий хід" (вимкне кошеня у разі витоку теплоносія);

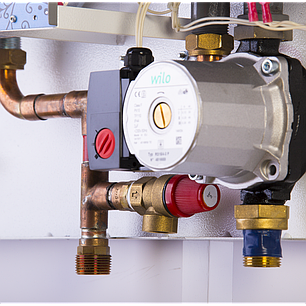

- вбудований насос Wilo (пр. Німеччина);
- система плавного пуску ступенів потужності (у моделях 18 кВт і більше);
- терморегулятор "Emverton".
Схема електричного котла Кео-6-27/380-Н:
1-бак;
2- циркуляційний насос;
3-запобіжний клапан;
4-розширювальний бак;
5- пульт керування;
6-плата затримки;
7- плата «с/х»;
8-пускач електромагнітний;
9-модульні контактори;
10-клемник;
11-ввідні втулки;
12-термообмежувач;
13-кожух.
Технічні характеристи електрокотла КЕО-24-Н:
Параметри і харак-теристики |
Модифікації |
|||||||
Кео-6-Н | Кео-9-Н | Кео-12-Н | Кео-15-Н | КЕО-18-Н | КЕО-24-Н | КЕО-27-Н | ||
Вид споживаної енергії |
Електрична | |||||||
Напруга живлення, В |
220/380 ± 10 % |
380 ± 10 % |
||||||
Частота струму мережі, Гц |
50 ± 1 |
|||||||
Споживана потужність, кВт: повна 1-а ступінь 2-а ступінь 3-а ступінь |
6 4 2 - |
9 6 3 - |
12 6 6 - |
15 9 6 - |
18 6 6 6 |
24 9 9 6 |
27 9 9 9 |
|
Тип нагрівача |
ТЕН |
|||||||
ККД, %, не менше |
90 |
|||||||
tmax теплоносія, оЗ |
80 |
|||||||
Pmax в системі, МПа |
0,2 |
|||||||
Під’єдувальні патрубки, дюйм |
G ¾ |
|||||||
Маса, кг, не більше |
35 |
35 |
38 |
38 |
38 |
40 |
40 |
|
Габаритні розміри, мм, не більше: висота х ширина х глибина |
H=765 х L=470 х B=280 |
|||||||
Перетин мідних про-водів кабелю живлення, мм2, не менше |
2х6/3х 1,5+ 1х1,5 |
3х2,5+ 1х2,5 |
3х4+ 1х2,5 |
3х6+ 1х4 |
3х10+ 1х6 |
|||
Автоматичний вимикач, встановлюваний на ввідній лінії, двох/чотирьох полюсний, In, А |
32/16 |
20 |
25 |
32 |
40 |
50 |
63 |
|
міжконтактний зазор повинен бути не менше 3 мм в кожному з полюсів |
ДОКУМЕНТАЦІЯ
Інструкція для «Дніпро» КЕО-Н Євро 24/380 (К24НE), каталоги, брошури.
«Дніпро» КЕО-Н Евро 24/380 (К24НЄ) — Посібник за монтажу |
Основні | |
---|---|
Виробник | Дніпро |
Країна виробник | Україна |
Потужність номінальна | 24 кВт |
Вид пального | Електрика |
Коефіцієнт корисної дії | 95 % |
Призначення котла | Одноконтурний |
Спосіб установки | Настінний |
Вага | 30 кг |
Гарантійний термін | 12 міс |
Теплоносій | Вода |
Об'єм води в котлі | 8 л |
Колір | Білий |
Стан | Новий |
Опалення | |
Об'єм розширювального бака | 8 л |
Максимальний тиск розширювального бака | 0.2 бар |
Електричні параметри | |
Напруга мережі | 220~240 В, 380~400 В |
Частота | 50 Гц |
Габаритні і приєднувальні розміри | |
Висота | 740 мм |
Ширина | 420 мм |
Глибина | 170 мм |
Вхід в систему опалення | 3/4" |
Повернення з системи опалення | 3/4" |
Вхід контуру ГВП | 3/4" |
Вихід контуру ГВП | 3/4" |
Додаткові характеристики | |
Циркуляційний насос | Так |
Захист від замерзання | Так |
Безшумна комутація | Так |
Можливість підключення кімнатного термостата-програматора | Так |
- Ціна: 20 000 ₴
