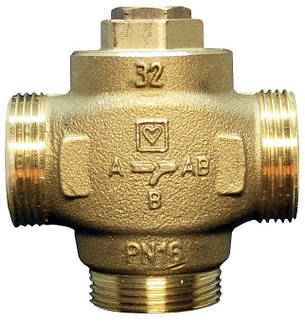

Триходовий термозмішувальний клапан Herz Teplomix

Herz Teplomix - триходовий термозмішувальний клапан прямої дії з вбудованою термостатичною вставкою з фіксованим заводським налаштуванням, для підвищення температури зворотної лінії та захисту поверхонь нагріву котла від корозії, не вимагає додаткового енергоживлення. Клапан з функцією перекривання байпасу. При монтажі клапана слід звертати увагу на напрямок потоку, позначений стрілками на корпусі клапана. Якщо на кран-буксі зняти заглушку R 3/8 і встановити на місце зливальний кран, то можна забезпечити функцію наповнення/зливу, а також промивання системи.

Принцип роботи
При температурі змішування приблизно 63 °С байпас закривається (потік В-АВ) і знову відкривається при температурі 55 °С. Встановлення балансувального клапана не є обов'язковим.

Технічні характеристики
|
7766 |
Артикул |
1776613 |
1776614 |
Умовний діаметр |
DN 25 |
DN 32 |
Kvs |
11 м³/год |
14 м³/год |
Kvs через байпас |
16 м³/год |
16 м³/год |
Функція |
байпас, що відключається |
Макс. робоча температура |
110 °С |
Мін. робоча температура |
+2 °С |
Макс. робочий тиск |
16 бар |
ΔP max |
0.5 бар |
Підключення |
Зовнішня різьба відповідно до ISO 228/1 клас B |
Матеріали |
Корпус клапана |
Латунь |
Ущільнення |
EPDM |
Габаритні розміри

Артикул |
DN |
G |
ΔP max |
1776613 |
25 |
1 1/4" |
0.5 бар |
1776614 |
32 |
1 1/2" |
0.5 бар |
