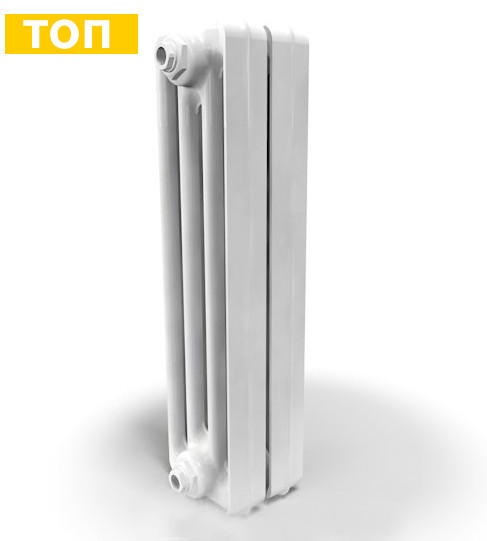

Радіатор чавунний Viadrus Kalor 3 350/160
Чавунний радіатор Viadrus Kalor 3 350/160 призначений для тепловодної системи центрального опалення з природною і примусовою циркуляцією нагріваючої води, також підійде для центрального парового опалення, з максимальним робочим надлишковим тиском до 0,07 МПа, максимальна робоча температура не більше 110°C , макс. робочий надмірний тиск 1,6 МПа, макс. випробувальний надлишковий тиск становить 2,4 МПа.
Як розрахувати кількість радіаторів на потрібну мені площу? Насправді все дуже просто. В умовах нашого клімату, середнє значення становить 1 кВт на 10 м2.
Якщо, приміром, площа приміщення становить 30 м2 , то необхідна потужність батарей буде розраховуватися по наступній формулі: 30 : 10 х 1 кВт = 3 кВт.
Візьмемо простий приклад (на основі чавунних батарей Viadrus Kalor 3 350/ 160 ), де вихідна потужність одного ребра складає 83 Вт.
Розраховуємо кількість радіаторів (Для того щоб дізнатися кількість радіаторів, необхідна опалювальна потужність ділиться на потужність однієї секції радіатора.): 3000 Вт (3 кВт): 83 Вт = 36,1 ребра.
За наявності склопакетів тепловтрати в середньому знижуються на 10-15%, тому кількість секцій радіатора може бути зменшена.
Переваги:
- практично необмежений термін експлуатації
- гарантія 20 років на стандартні радіатори
- класичний дизайн
- простота в обслуговуванні
- відповідає санітарно-гігієнічним вимогам
- регулювання потужності радіатора
- можливість остаточної обробки за бажанням замовника
- можливість додаткової зміни потужності
- варіабельність кріплення
Основні теплові та технічні параметри нагрівальних секцій "Kalor 3"
Монтаж
Для досягнення необхідних теплових потужностей окремих нагрівальних приладів необхідно дотримуватися при їх монтажі правильного розсташування, а також мінімальне перевищення підвіконня.
Для приєднання нагрівальних приладів типу "Kalor 3" до розподільних труб використовуються прохідні фітинги із зовнішнім різьбленням G5/4“ і з внутрішнім різьбленням G3/8“, G1/2“, G3/4“ і G1“ в якості ущільнення). При виді на торцеву панельну площину приладу з лівого боку встановлюються перехідні фітинги з правим різьбленням, а з правого боку перехідні фітинги з розміром 4 Для заглушення ніпельних отворів нагрівального приладу на протилежній стороні приєднання, призначені глухі фітинги (заглушки) з розміром зовнішнього лівого різьблення G5/4“. Верхня заглушка може бути забезпечена ексцентрично розташованим отвором з різьбленням G 1/4“ для установки повітрозпускача. Рекомендується використання автоматичних повітрозпускачів. Перед складанням радіаторних батарей потрібної кількості секцій необхідно ретельно очистити посадкові отвори радіаторних секцій, а з'єднання необхідно загерметизувати за допомогою стандартно ущільнення, що поставляється. Стяжка секцій проводиться крутним моментом мін. 130 Нм, макс 150 Нм за допомогою сталевих ніпелів. Крутний момент для підтяжки розетки в межах 130 Nm – 150 Nm.
| Основні | |
|---|---|
| Вага | 4.9 кг |
| Виробник | Viadrus |
| Гарантійний термін | 240 міс |
| Країна виробник | Чехія |
| Максимальний робочий тиск | 20 бар |
| Максимальна температура теплоносія | 110 град. |
| Спосіб підключення | Бічне |
| Колір | Білий |
| Конструкція радіатора | Секційна |
| Об'єм води в радіаторі | 0.8 л |
| Стан | Новий |
| Габаритні і приєднувальні розміри | |
| Висота | 430 мм |
| Ширина | 60 мм |
| Глибина | 160 мм |
| Користувальницькі характеристики | |
| Кількість секцій | 10 |
| Спосіб установки | Настінний |
| Теплоотдача Δt = 70°C | 82.9 Вт |
| Межосевое расстояние | 350 мм |
| Опрессовочное давление | 30 бар |
- Ціна: 600 ₴
